Контактор ПК-339

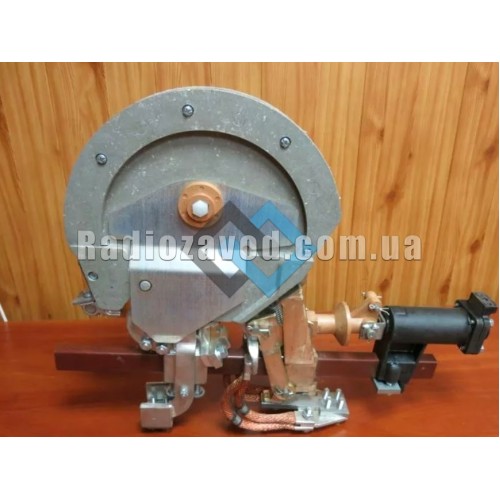

Контактор ПК-339 используется для коммутации силовых электроцепей электровоза.
Данное коммутационное устройство применяется как линейный контактор, который подключает тяговые двигатели к напряжению контактной сети, включения ступеней ослабления возбуждения двигателей и цепей электроторможения, для замыкания накоротко секций пусковых резисторов.
Контакторы состоят из таких сборочных узлов как:
- кронштейн подвижного контакта;
- изолирующий стержень, на котором закреплен кронштейн неподвижного контакта;
- пневматический привод с изоляционной тягой;
- дугогасительная камера.
Модификации
| Обозначение | Тип | Размеры мах, мм | Масса мах, кг | |
| Н | Н1 | |||
| 6ТЛ.242.004 (6ТН.242.339) | ПК-339 | 695 | 132 | 22,6 |
| 6ТЛ.242.004-01 (6ТН.242.339-01 | ПК-339-01 | |||
| 6ТЛ.242.004-02 (6ТН.242.339-02) | ПК-339-02 | |||
| 6ТЛ.242.004-03 (6ТН.242.339-03) | ПК-339-03 | |||
| 6ТЛ.242.004-04 (6ТН.242.339-04) | ПК-339-04 | 640 | 95 | |
| 6ТЛ.242.004-05 (6ТН.242.339-05) | ПК-339-05 | 695 | 132 | |
- Главная цепь:
- Напряжение, В:
- номинальное 3000
- максимальное 4000
- номинальный ток, А 500
- Цепь управления:
- номинальное напряжение, В 50
- Давление сжатого воздуха в пневмоприводе, МПа:
- номинальное 0,5
- минимальное 0,35
- максимальное 0,675
Данное изделие также известно под следующими обозначениями: ПК-339, ПК339.
