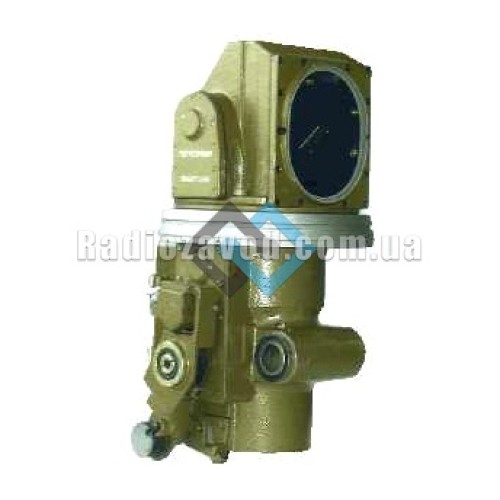

Ночной прицел наводчика ТПН-1М-49-23
Прицел танковый ночной ТПН-1М-49-23 является электронно-оптическим пассивно-активным прибором ночного видения и предназначен для наблюдения за полем боя и прицеливания при стрельбе прямой наводкой из танковой пушки и спаренного с ней пулемёта, с места и в движении по движущимся или неподвижным целям в ночных условиях.
- Дальность видения цели типа танк в пассивном режиме при контрасте цели относительно фона не менее 0,4, прозрачности атмосферы не менее 0,7, естественной ночной освещённости от 5×10-3 до 5 лк: не менее 1300 м
- Дальность видения цели типа танк в активном режиме при подсветке осветителем типа Л-2Г с инфракрасным фильтром при контрасте цели относительно фона не менее 0,4, прозрачности атмосферы не менее 0,7: не менее 800 м
- Увеличение: 5,2±0,5 крат
- Поле зрения: не менее 6°
- Диаметр выходного зрачка: не менее 8 мм
- Удаление выходного зрачка: 45±2 мм
- Диоптрийная установка окуляра: не менее ±4 дптр
- Перископичность: 260±14 мм
- Предел разрешения в центре поля зрения: не менее 45 штрих/мм
- Параллакс между изображениями предмета и рисунка сетки: не более 0,25 дптр
- Предел качания линии визирования в вертикальной плоскости, вверх: 20°
- Предел качания линии визирования в вертикальной плоскости, вниз: 5°
- Предел выверки нулевой линии по высоте: ±17 т. д.
- Предел выверки нулевой линии по направлению: ±10 т. д.
- Напряжение электропитания постоянного тока: 27 В
- Потребляемая мощность: не более 6 Вт
- Габаритные размеры: не более 280×256×430 мм
- Масса прицела: не более 13 кг.
